WebSensor U

Przegląd

Przeznaczenie urządzenia

Czujnik WebSensor U pozwala urządzeniom Virtus oraz Daxi na odczyt wartości z czujników przemysłowych z wyjściem napięciowym 0-10V.

Changelog

1.0 16 grudnia 2025

• Wersja instrukcji 1.0

Budowa urządzenia

Zasilanie

Czujnik przystosowany jest do zasilania bezpośrednio z modułów Virtus i Daxi.

Wyprowadzone na zewnątrz złącze umożliwia zasilenie dołączonego czujnika napięciem 12V, max. 50mA.

Wymiary

Obudowa

Otwory montażowe w obudowie przewidziane są do montażu czujników zarówno na ścianie jak i w szafie 19 cali.

Kolorem zielonym został oznaczony otwór do przeprowadzenia przewodu komunikacyjnego/zasilania.
Kolorem niebieskim zostały oznaczone otwory do mocowania obudowy do szafy teletechnicznej.
Kolorem czerwonym otwory pozwalające zamocować moduł na kołkach do ściany oraz wyregulować poziom.

Dane techniczne

Podłączenie czujnika

Połączenie magistrali do czujnika może być wykonane przewodem trójżyłowym (Virtus) o przekroju max. 1mm2 lub przy pomocy złączy RJ12 (Virtus, Daxi).

Czujnik korzysta z magistrali, dlatego można podłączyć kolejne czujniki w celu jej przedłużenia i odczytywać wartości mierzone z kilku czujników.

Złącza RJ12 Bus oraz złącze śrubowe trójtorowe są połączone równolegle.

Virtus, Daxi – Opis wyprowadzeń złącza RJ12

Virtus

Konfiguracja pomiarów

Czujnik należy dodać zgodnie z procedurą opisaną w instrukcji modułu nadrzędnego.

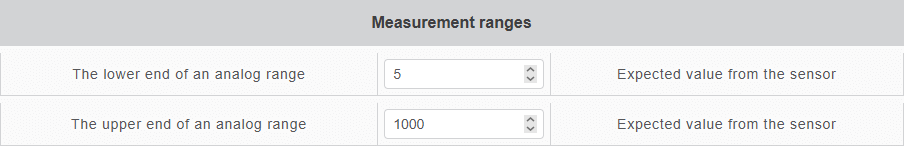

Celem ustalenia zakresu mierzonych wartości, w oknie edycji czujnika należy wypełnić odpowiednie pola w sekcji Measurement ranges zgodnie z zaleceniami producenta dołączonego czujnika:

• The lower end of an analog range – Wartość pomiaru dla dolnej granicy pomiaru napięcia (0V),
• The upper end of an analog range – Wartość pomiaru dla górnej granicy pomiaru napięcia (10V).

Gwarancja i odpowiedzialność producenta

Producent zobowiązuje się do przestrzegania umowy gwarancyjnej, jeżeli spełnione są następujące warunki:

• Wszystkie naprawy, zmiany, rozszerzenia oraz kalibracje urządzenia wykonywane są przez producenta lub autoryzowany serwis,
• Sieciowa instalacja zasilająca spełnia warunki obowiązujących w tym względzie norm,
• Urządzenie obsługiwane jest zgodnie z zaleceniami przedstawionymi w niniejszej Instrukcji,
• Urządzenie używane jest zgodnie z przeznaczeniem.

Producent nie ponosi żadnej odpowiedzialności za konsekwencje wynikłe z nieprawidłowej instalacji, niewłaściwego użytkowania urządzenia, nieprzestrzegania instrukcji obsługi oraz przeprowadzania napraw przez osoby nieposiadające uprawnień.

Warunki przechowywania, pracy i transportu

Urządzenie powinno być przechowywane w pomieszczeniach zamkniętych, w których atmosfera jest wolna od par i środków żrących oraz:

• Temperatura otoczenia od -30°C do +60°C,
• Wilgotność od 25% do 90% (niedopuszczalne skroplenia),
• Ciśnienie atmosferyczne 700 do 1060 hPa.

Urządzenie przeznaczone jest do pracy w następujących warunkach:

• Temperatura otoczenia od -10°C do +55°C,
• Wilgotność od 30% do 75%,
• Ciśnienie atmosferyczne 700 do 1060 hPa.

Zalecane warunki transportu:

• Temperatura otoczenia od -40°C do +85°C,
• Wilgotność od 5% do 95%,
• Ciśnienie atmosferyczne 700 do 1060 hPa.

Instalacja i użytkowanie urządzenia:

• Moduł powinien być obsługiwany zgodnie z zaleceniami przedstawionymi w dalszej części instrukcji.

Utylizacja i likwidacja

W przypadku, kiedy niezbędna staje się likwidacja urządzenia (np. po upływie czasu jego użytkowania), należy zwrócić się do producenta lub przedstawiciela producenta, którzy zobowiązani są do właściwej reakcji, tzn. odbioru urządzenia od użytkownika. Użytkownik może się również zwrócić do firm zajmujących się utylizacją i/lub likwidacją urządzeń elektrycznych lub sprzętu komputerowego. W żadnym wypadku nie należy umieszczać urządzenia wraz z innymi odpadkami.
