Inveo Monitoring

Przeznaczenie aplikacji

Aplikacja umożliwia podgląd wartości czujników, stanów wejść/wyjść, zapis kolejnych odczytów jak i stanów alarmowych w pliku logu, przesyłanie wiadomości SMS (SMSAPI) oraz e-mail.

Oprogramowanie działa z wykorzystaniem protokołu MQTT i współpracuje z następującymi urządzeniami Inveo:

• Virtus
• Daxi
• IQIO PRO
• IQIO Sens
• Hero Web Sensor
• Nano In/Nano Digital Input PoE
• Nano Out/Nano Relay Output PoE
• Nano Temp/Nano Temperature Sensor PoE

Program może pracować na systemach operacyjnych Microsoft Windows oraz Linux.

Changelog

1.0 22 stycznia 2026

• Wersja aplikacji v1.40

Konfiguracja programu

Po uruchomieniu programu instalacyjnego należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie.

Konfiguracja modułów

Virtus, Daxi, IQIO

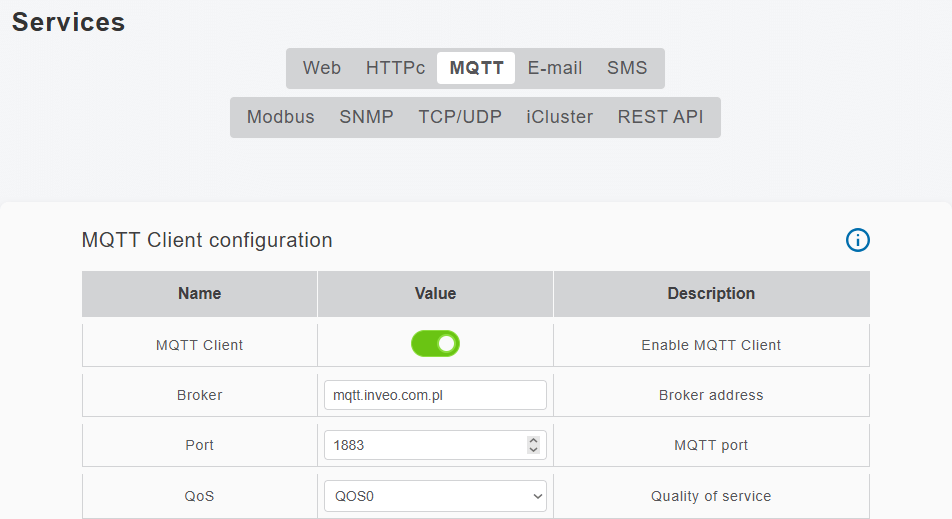

1. Załącz obsługę protokołu MQTT w interfejsie urządzenia korzystając z zakładki Services / MQTT.
W kolejnych polach wprowadź minimalne wymagane parametry:

• Broker – Adres brokera MQTT,
• Port brokera,
• QoS – Poziom jakości usługi:
  • QOS0 – At most once,
  • QOS1 – At least once,
  • QOS2 – Exactly once.

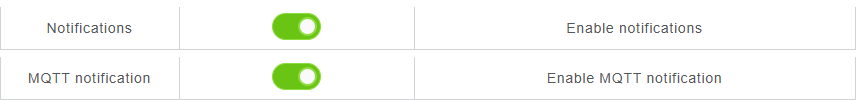

2. W zakładce Sensors wybierz czujnik, który Cię interesuje. Kliknij ikonę , następnie zaznacz opcje Notifications oraz MQTT Notification.

3. Po zainstalowaniu i uruchomieniu aplikacji Inveo Monitoring, w pierwszej kolejności należy wprowadzić adres brokera. W tym celu przejdź do zakładki Settings.

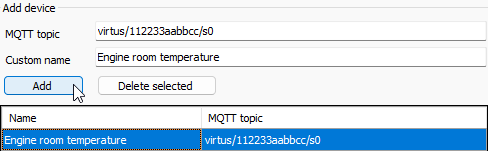

4. W sekcji Add device wprowadź dane czujnika, którego odczyty mają być wyświetlane:

• MQTT topic – Temat (topic), z którego odczytywane będą wartości czujnika,
• Custom name – Nazwa czujnika, która będzie wyświetlana w jego ramce dla wygody operatora.

W przypadku urządzeń Virtus, Daxi lub IQIO, domyślny topic składa się z następujących elementów:

model/<adres_mac>/s[x]

gdzie:

• model to nazwa urządzenia,
• <adres_mac> to adres MAC urządzenia,
• [x] to indeks czujnika (kolumna ID w zakładce Sensors).

Po wprowadzeniu parametrów, kliknij ikonę Add. Dane zostaną przeniesione do tabeli poniżej.

Prawidłowo wprowadzone dane spowodują wyświetlenie w zakładce Devices okien z danymi z urządzeń.

5. Aby wartości były wyświetlane prawidłowo, należy wybrać typ czujnika. W zakładce Devices kliknij na kafelek czujnika, następnie w polu Sensor type wybierz typ czujnika i zatwierdź przyciskiem OK:

• Temperature – Temperatura,
• Humidity – Wilgotność,
• Input – Wejście,
• Output – Wyjście.

Hero Web Sensor

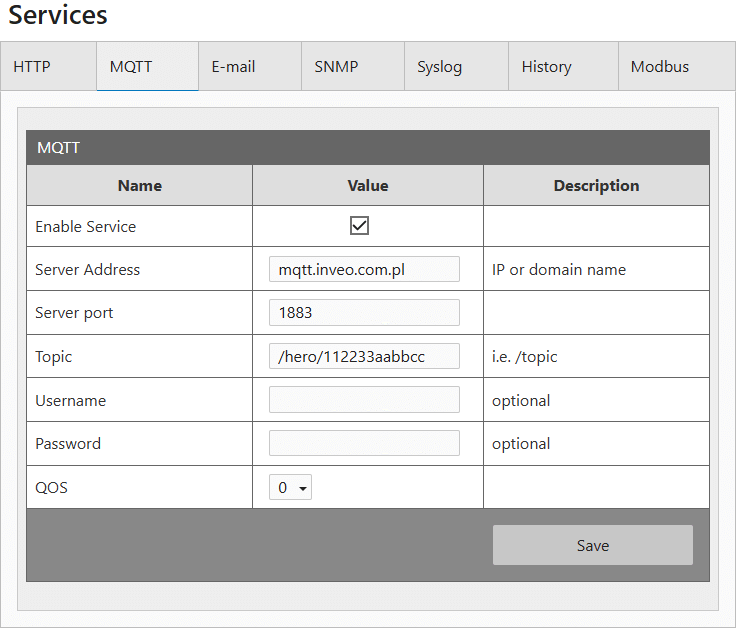

1. Załącz obsługę protokołu MQTT w interfejsie urządzenia korzystając z zakładki Services / MQTT.
W kolejnych polach wprowadź minimalne wymagane parametry:

• Server Address – Adres brokera MQTT,
• Server port – Port brokera,
• Topic – Temat, na który moduł będzie wysyłał wartości odczytów,
• QoS – Poziom jakości usługi:
  • QOS0 – At most once,
  • QOS1 – At least once,
  • QOS2 – Exactly once.

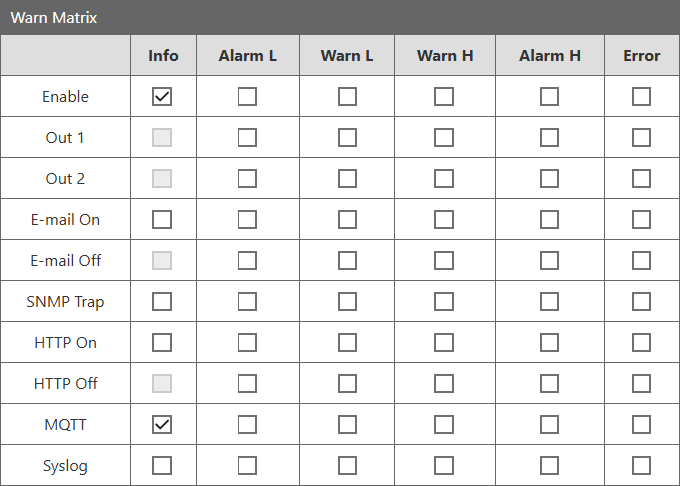

2. W zakładce Sensors wybierz indeks czujnika, który Cię interesuje. W sekcji Warn Matrix, wierszu MQTT wybierz informacje, które mają być udostępniane protokołem MQTT.

Istnieje również możliwość ustawienia częstotliwości przesyłania danych do aplikacji Inveo Monitoring. Służy do tego parametr Info period w zakładce Sensors.

3. Po zainstalowaniu i uruchomieniu aplikacji Inveo Monitoring, w pierwszej kolejności należy wprowadzić adres brokera. W tym celu przejdź do zakładki Settings.

4. W sekcji Add device wprowadź dane czujnika, którego odczyty mają być wyświetlane:

• MQTT topic – Temat (topic) urządzenia, z którego odczytywane będą wartości czujników,
• Custom name – Nazwa czujnika, która będzie wyświetlana w jego ramce dla wygody operatora.

Wprowadzony w aplikacji topic składa się z następujących elementów:

topic/sensor[x]

gdzie:

• topic to nazwa tematu wpisana w Topic (zakładka Services),
• [x] to indeks kanału (pole Channel w zakładce Sensors).

Po wprowadzeniu parametrów, kliknij ikonę Add. Dane zostaną przeniesione do tabeli poniżej.

Prawidłowo wprowadzone dane spowodują wyświetlenie w zakładce Devices okien z danymi z urządzeń.

Moduły z serii Nano

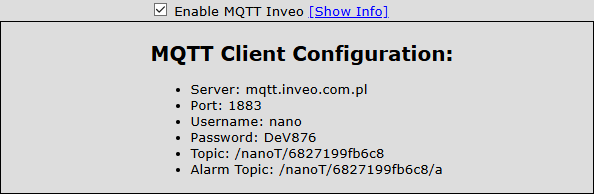

1. Załącz obsługę protokołu MQTT w interfejsie urządzenia korzystając z zakładki Administration i zaznaczając opcję Enable MQTT Inveo.
Po kliknięciu przycisku Show Info na stronie wyświetli się okno z parametrami wymaganymi do konfiguracji.

Zmiany należy zatwierdzić przyciskiem Save Config.

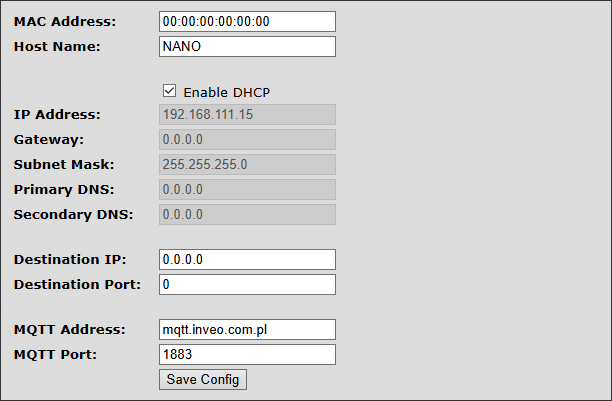

2. W zakładce Network modułu Nano skonfiguruj adres oraz port brokera MQTT.

• MQTT Address – Adres brokera MQTT,
• MQTT Port brokera.

3. Po zainstalowaniu i uruchomieniu aplikacji Inveo Monitoring, w pierwszej kolejności należy wprowadzić adres brokera. W tym celu przejdź do zakładki Settings.

4. W sekcji Add device wprowadź dane czujnika, którego odczyty mają być wyświetlane:

• MQTT topic – Temat (topic), z którego odczytywane będą wartości czujnika,
• Custom name – Nazwa czujnika, która będzie wyświetlana w jego ramce dla wygody operatora.

W przypadku urządzeń Virtus, Daxi lub IQIO, domyślny topic składa się z następujących elementów:

Po wprowadzeniu parametrów, kliknij ikonę Add. Dane zostaną przeniesione do tabeli poniżej.

Prawidłowo wprowadzone dane spowodują wyświetlenie w zakładce Devices okien z danymi z urządzeń.

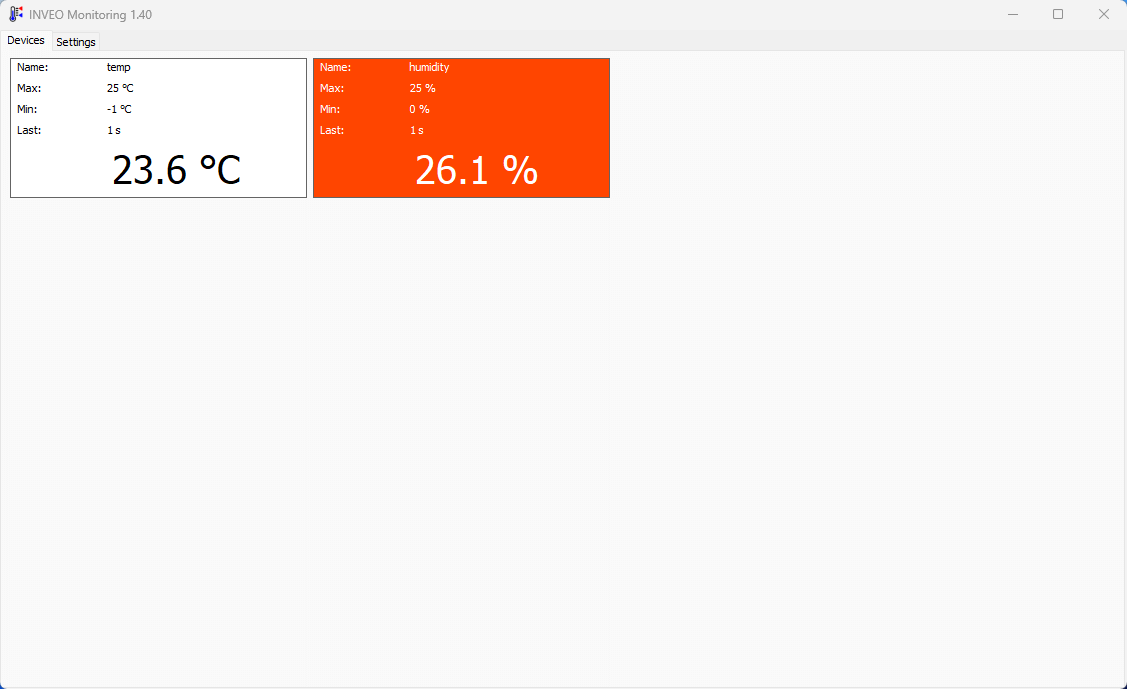

Ekran główny aplikacji – zakładka Devices

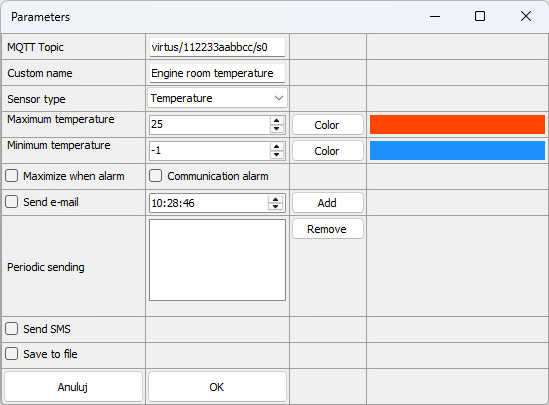

Kliknięcie w obrębie kafelka z odczytem spowoduje wyświetlenie okna szczegółowych ustawień.

• MQTT Topic – Pole wyświetlające temat czujnika,
• Custom name – Umożliwia zmianę nazwy czujnika,
• Sensor type – Wybór rodzaju czujnika: Temperature, Humidity, Input, Output,
• Maximum temperature – Dotyczy czujnika temperatury – Temperatura, powyżej której zostanie uruchomiony alarm. Domyślnie 25°C,
• Minimum temperature – Dotyczy czujnika temperatury – Temperatura, poniżej której zostanie uruchomiony alarm. Domyślnie -1°C,
• Maximum humidity value – Dotyczy czujnika wilgotności – Maksymalna dopuszczalna wartość wilgotności, powyżej której zostanie uruchomiony alarm,
• Minimum humidity value – Dotyczy czujnika wilgotności – Minimalna dopuszczalna wartość wilgotności, powyżej której zostanie uruchomiony alarm,
• Alarm when – Dotyczy modułu wejścia, wyjścia – Ustawienie stanu alarmowego:
  • 0 – Alarm zostanie uruchomiony przy wyłączonym przekaźniku/niepobudzonym wejściu,
  • 1 – Alarm zostanie uruchomiony przy włączonym przekaźniku/pobudzonym wejściu,
  • 2 – Alarm nieaktywny.
• Color – Umożliwia ustawienie podświetlenia okna z danymi czujnika w razie wystąpienia alarmu,
• Maximize when alarm – W przypadku wystąpienia alarmu okno aplikacji zostanie zmaksymalizowane,
• Communication alarm – Po zaznaczeniu tej opcji, brak komunikacji będzie traktowany jako alarm,
• Send e-mail – Zaznaczenie opcji umożliwia przesyłanie e-maili z aktualnym stanem czujnika oraz informacją o alarmie,
• Add – Przycisk umożliwiający dodanie godzin przesyłania aktualnych odczytów drogą e-mailową lub SMS-ową,
• Remove – Przycisk umożliwiający usunięcie godzin przesyłania aktualnych odczytów drogą e-mailową lub SMS-ową,
• Periodic sending – Okno, w którym wyświetlone są wybrane godziny przesyłania e-maili ze stanem czujnika,
• Send SMS – Zaznaczenie opcji umożliwia przesyłanie SMS-ów z aktualnym stanem czujnika oraz informacją o alarmie,
• Save to file – Zapisywanie kolejnych odczytów w pliku określonym w zakładce Settings.

Zapis odczytów do pliku

Aplikacja Inveo Monitoring umożliwia zapis kolejnych odczytów z czujników w określonym przez użytkownika folderze.

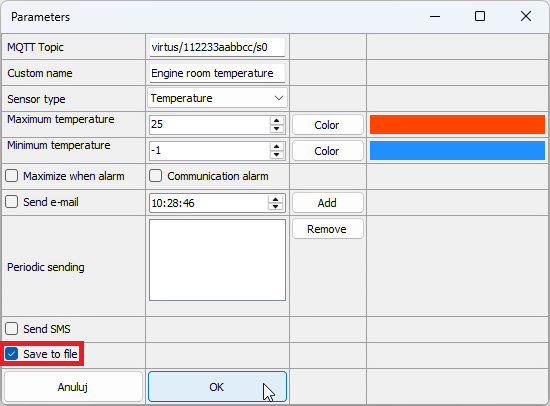

1. W zakładce Devices otwórz okno szczegółowych ustawień czujnika przez kliknięcie w obrębie jego kafelka. Zaznacz opcję Save to file.

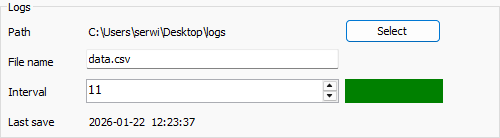

2. W zakładce Settings, uzupełnij sekcję Logs:

• Path – Ścieżka dostępu do folderu docelowego,
• File name – Nazwa pliku docelowego,
• Interval – Częstotliwość zapisu danych (w sekundach).

Przesyłanie danych za pośrednictwem SMS

Aplikacja Inveo Monitoring umożliwia przesyłanie SMS-ów zawierających informacje o alarmach oraz z aktualnymi odczytami czujnika za pośrednictwem usługi www.smsapi.pl.

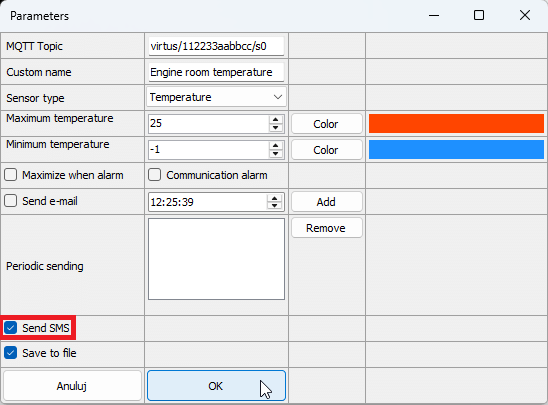

1. W zakładce Devices otwórz okno szczegółowych ustawień czujnika przez kliknięcie w obrębie jego kafelka. Zaznacz opcję Send SMS.

2. W zakładce Settings, uzupełnij sekcję SMS Api Configuration.

• Username – Nazwa użytkownika,
• Password – Hasło,
• Sender – Nazwa nadawcy komunikatu,
• Receiver – Odbiorca komunikatu.

Przycisk Send test SMS umożliwia sprawdzenie poprawności wprowadzonych danych przez wysłanie SMS-a testowego.

Po prawidłowej konfiguracji, aplikacja będzie przesyłać informacje o alarmach w momencie ich występowania oraz aktualnym stanie czujnika w wybranych przez użytkownika w godzinach – patrz opcje Add, Remove, Periodic sending.

Przesyłanie danych dogą mailową

Aplikacja Inveo Monitoring umożliwia przesyłanie e-maili zawierających informacje o alarmach oraz aktualnym stanie czujnika.

1. W zakładce Devices otwórz okno szczegółowych ustawień czujnika przez kliknięcie w obrębie jego kafelka. Zaznacz opcję Send e-mail.

2. W zakładce Settings, uzupełnij sekcję Mail configuration.

• Server – Adres serwera poczty wychodzącej,
• Port – Port poczty wychodzącej,
• Username – Adres poczty wychodzącej,
• Password – Hasło,
• Receiver – Adres poczty docelowej.

Przycisk Send test e-mail umożliwia sprawdzenie poprawności wprowadzonych danych przez wysłanie e-maila testowego.

Po prawidłowej konfiguracji, aplikacja będzie przesyłać informacje o alarmach w momencie ich występowania oraz aktualnym stanie czujnika w wybranych przez użytkownika godzinach – patrz opcje Add, Remove, Periodic sending.
