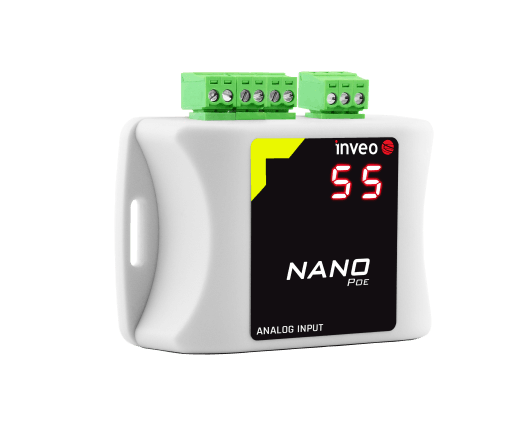

Nano Analog Input

Przegląd

Przeznaczenie urządzenia

Urządzenie Nano Analog Input PoE zostało zaprojektowane do przekazywania zmierzonych wartości prądu lub napięcia przez sieć LAN. Dzięki temu umożliwia monitorowanie tych parametrów w czasie rzeczywistym. Odczyty są dostępne przez wbudowaną stronę www oraz za pomocą protokołów HTTP GET, Modbus TCP, SNMP i MQTT, co zapewnia elastyczność integracji z różnymi systemami.

Dodatkowo, obecność portu RS485 umożliwia komunikację przy użyciu protokołu Modbus RTU, rozszerzając tym samym możliwości komunikacyjne urządzenia.

Urządzenie może wysyłać stan przekroczenia wartości do innych modułów firmy Inveo, co pozwala na zdalne sterowanie innymi urządzeniami w zależności od zmierzonych parametrów, na przykład załączanie przekaźników w przypadku przekroczenia ustalonych progów.

Changelog

1.0 08 maja 2025

• Wersja oprogramowania v0.9

Budowa urządzenia

Dane techniczne

Wymiary

Cechy ogólne

Moduł obsługuje następujące typy czujników:

• Czujniki z wyjściem napięciowym 0-5V,
• Czujniki z wyjściem napięciowym 0-10V,
• Czujniki z wyjściem prądowym 4-20mA,
• Czujniki z wyjściem prądowym 0-20mA.

Użytkownik może konfigurować sposób przetworzenia zmierzonej wartości przez użycie funkcji konwersji zmierzonej wartości (funkcja matematyczna), ustawienie zakresu czujnika i jednostki.

Komunikacja z modułem odbywa się przez sieć LAN oraz RS485 (Modbus RTU).

Do dyspozycji są następujące możliwości komunikacji:

• Wbudowany serwer www, przy użyciu standardowej przeglądarki internetowej (preferowane przeglądarki to Mozilla Firefox, Opera, Google Chrome),
• Programy linii poleceń systemu Windows / Linux,
• Protokół HTTP,
• Protokół Modbus TCP,
• Protokół Modbus RTU,
• Protokół SNMP,
• Własna aplikacja przez protokół TCP (udostępniony protokół),
• Protokół MQTT (serwer Inveo).

Moduł wyposażony został w wyświetlacz LED na którym wyświetla się aktualnie zmierzona wartość.

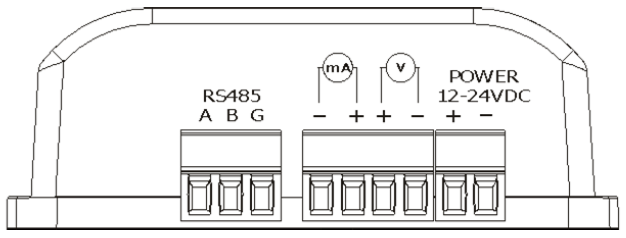

Opis złącz modułu

• LAN – Podłączenie sieci LAN oraz zasilania PoE IEEE 802.3af,
• RESET – Przycisk przeznaczony do włączenia w module DHCP, sprawdzenia aktualnego adresu IP oraz przywracania modułu do ustawień fabrycznych.

• mA / V – Złącze do podłączenia czujnika (napięciowy/prądowy),
• RS485 – Złącze komunikacji Modbus RTU,
• POWER – Złącze zasilania. Dodatkowe złącze zasilania używane w przypadku braku zasilania PoE.

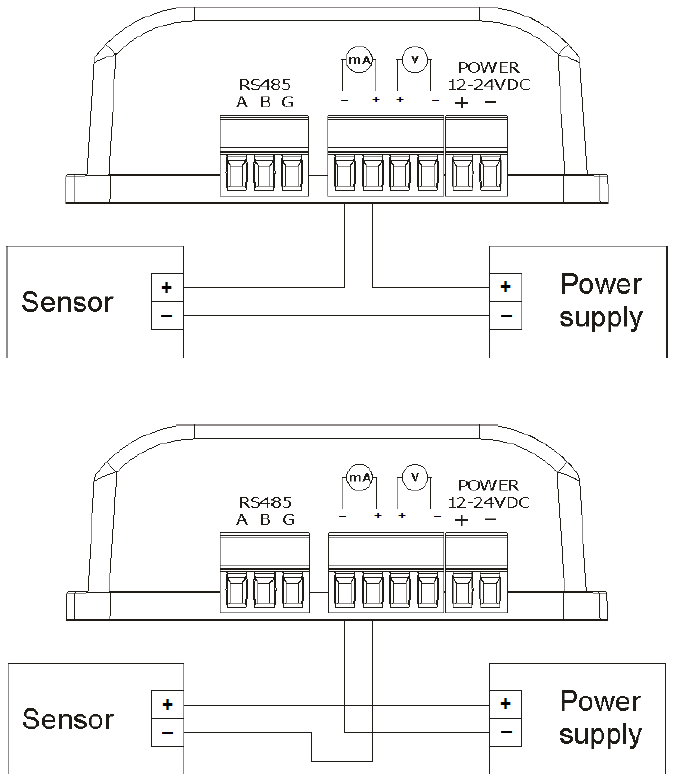

Schemat podłączenia czujników

Czujnik z wyjściem napięciowym:

Czujnik z wyjściem prądowym:

Przetwarzanie sygnału wejściowego

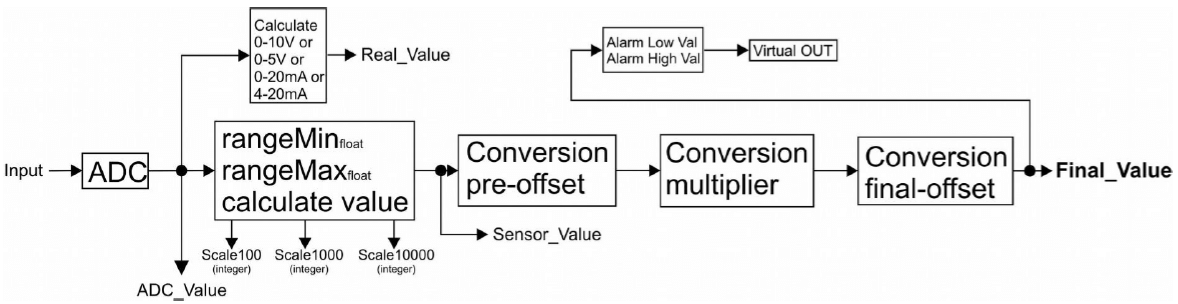

Przepływ sygnału w urządzeniu został przedstawiony na rysunku poniżej.

Napięcie lub prąd czujnika (sygnał wejściowy) jest przetworzony przez przetwornik A/C (ADC). Od tej pory sygnał w urządzeniu jest przetwarzany tylko cyfrowo.
Sygnał z przetwornika jest dostępny jako sygnał ADC_Value.

Real_Value – Jest zmierzoną wartością prądu lub napięcia w wybranej jednostce czujnika (V lub mA). Będzie ona taka sama jak zmierzona multimetrem.

Parametry rangeMin i rangeMax są zakresem pomiarowym podłączonego czujnika dla skrajnych wartości pomiarowych. Wartości te są brane do obliczeń rzeczywistej mierzonej wielkości fizycznej.

Sygnał wejściowy z uwzględnieniem zakresu jest udostępniony jako Sensor_Value
Np. jeżeli podłączony został do wejścia termometr z wyjściem prądowym 4-20mA i zakresem pomiarowym -50°C do 100°C, to wpisanie tych parametrów odpowiednio do rangeMin i rangeMax spowoduje podstawienie do Sensor_Value: dla 4mA wartości -50°C, a dla 20mA wartości 100°C. Pozostałe wartości w przedziale są interpolowane.

Dodatkowo do dyspozycji użytkownika jest dostępna funkcja liniowa Final_Value=a(Sensor_Value+c)*b do końcowego przeliczenia wartości Sensor_Value. Może ona służyć np. do skalowania lub dodania offsetu do wartości zmierzonej. Obliczenie jest przeprowadzane wg wzoru:

Final_Value = Conversion_multiplier * (Sensor_Value + Conversion_pre-offset) + Conversion_final-offset

Zmienne konwersji są liczbami rzeczywistymi (ze znakiem, ułamkowe, całkowite, itp.).
Użycie konwersji umożliwia np. odjęcie od pomiaru -10, pomnożenia przez 0.01 (czyli dzielenia przez 100) celem otrzymania wielkości użytecznej w końcowej aplikacji.
Wartość Final_Value jest widoczna na wyświetlaczu LED urządzenia.

Wartości Scale10000, Scale1000 i Scale100 są wielkościami proporcjonalnymi do Real_Value w danym zakresie. Np. przy wejściu prądowym dla 4mA Scale10000=0, a dla 20mA Scale10000=10000.

Wszystkie wartości wynikowe dostępne są przez protokół Modbus TCP, Modbus RTU, HTTP XML i inne.

Konfiguracja sieciowa

Przy pierwszym uruchomieniu, konieczne jest skonfigurowanie urządzenia. Można to zrobić na dwa sposoby. Najprostszą metodą jest skorzystanie z programu Discoverer firmy Inveo.

Zmiana adresu IP urządzenia poprzez program Discoverer

Po uruchomieniu programu Discoverer i wyszukaniu odpowiedniego urządzenia należy:

1. Kliknąć urządzenie prawym przyciskiem myszy,
2. Wcisnąć przycisk Change IP.

Po otwarciu okna dialogowego można:

• Ustawić odpowiedni adres IP, maskę, bramę, DNS1/DNS2,
• Zmienić nazwę Hosta.

W przypadku wyłączonej opcji Remote Config (domyślnie włączona) konieczne jest skonfigurowanie urządzenia poprzez zmianę podsieci komputera (Jak to zrobić zostanie opisane niżej).

Aby włączyć opcję zdalnej konfiguracji:

1. Wejdź w zakładkę Administration,
2. Zaznacz opcję Enable Remote Config.

Zmiana podsieci komputera do konfiguracji

Przy konfiguracji urządzenia z pominięciem aplikacji Discoverer należy najpierw zmienić adres podsieci komputera podłączonego do tej samej sieci.

Aby przejść do konfiguracji sieci komputera, wykonaj jedną z poniższych czynności:

• Naciśnij Win + R, wpisz ncpa.cpl, a następnie naciśnij Enter.
• Alternatywnie przejdź do:
  Start → Panel Sterowania → Sieć i Internet → Centrum sieci i udostępniania → Zmień ustawienia karty sieciowej.

Następnie:

1. Wybierz połączenie sieciowe.
2. Kliknij je prawym przyciskiem myszy i wybierz Właściwości.
3. Po wybraniu tej opcji pojawi się ekran konfiguracji połączenia sieciowego.

Następnie należy wybrać ustawienie Protokół internetowy (TCP/IP) i wpisać następujące parametry:

Konfiguracja ustawień sieciowych

W zakładce Network jest możliwość zmiany parametrów sieci LAN.

• Host Name – Nazwa NetBios,
• DHCP – Załączenie klienta DHCP, zaznaczenie tego pola wymusza użycie adresu przypisanego przez serwer DHCP,
• IP Address – Adres IP modułu,
• IP Mask – Maska podsieci,
• Gateway – Brama sieciowa,
• Subnet Mask – Maska podsieci IP,
• DNS1, DNS2 – Adresy serwerów DNS,
• Destination IP – Adres IP modułu, do którego mają być przekazywane stany wejść w przypadku komunikacji M2M,
• Destination Port – Port, na którym nasłuchuje zdalne urządzenie.

Ustawienia zabezpieczeń i konfiguracji

W menu Administration można ustawić, które usługi będą aktywne w urządzeniu oraz zmienić hasło dostępu.

Zmiana hasła:

Aby zmienić hasło, wpisz aktualne hasło w polu Current Password. Następnie wprowadź nowe hasło w polach New Password i Re-type Password, po czym zatwierdź zmiany przyciskiem Save Config. Jeśli chcesz usunąć hasło, pozostaw pola New Password puste.

Ustawienia usług:

Urządzenie pozwala na wybór dostępnych usług. Aby aktywować daną usługę, zaznacz pole wyboru obok jej nazwy.

• Enable Program Access – Dostęp do urządzenia przez program komputerowy (Windows, Linux) oraz protokół TCP/IP działający na porcie 9761,
• Enable MODBUS TCP Protocol – Włączenie serwera MODBUS TCP,
• Enable SNMP – Aktywacja obsługi protokołu SNMP,
• Enable Destination Client – Przekazywanie stanu wejść/wyjść do innego modułu,
• Enable MQTT Inveo – Aktywacja protokołu MQTT,
• Enable Remote Network Config – Włączenie zdalnej konfiguracji (program Discoverer),
• Enable TFTP Bootloader – Włączenie bootloadera.

Komunikacja z modułem z zewnętrznej sieci

Jeżeli moduł znajduje się w innej sieci LAN niż komputer łączący się do niego, to wymagane jest przekierowanie portów. Zależnie od wykorzystywanej metody komunikacji z modułem, konieczne jest skontaktowanie się z Administratorem sieci i przekierowanie portów:

Obsługa przez stronę WWW oraz protokół HTTP:

• Port TCP 80

Obsługa przez program komputerowy lub przez własną aplikację:

• Port TCP 9761

Obsługa przez MODBUS TCP:

• Port TCP 502

Obsługa przez SNMP:

• Port UDP 161

Sprawdzenie adresu IP

Aby sprawdzić aktualny adres IP urządzenia (tylko Nano PoE):

1. Naciśnij i przytrzymaj przycisk RESET do momentu wyświetlenia się wszystkich 4 części adresu IP, np.: 192 168 111 15.
2. Zwolnij przycisk RESET.

DHCP

Aby włączyć/wyłączyć obsługę DHCP należy:

1. Nacisnąć przycisk RESET na czas pomiędzy 5 a 10 sekund.
2. Dioda zacznie mrugać około 2 razy na sekundę (Nano), na wyświetlaczu pojawi się napis dhcP (Nano PoE).
3. Zwolnić przycisk RESET.

Możliwe jest także włączenie DHCP w konfiguracji sieci w zakładce Network lub przez program Discoverer.

Funkcje modułu

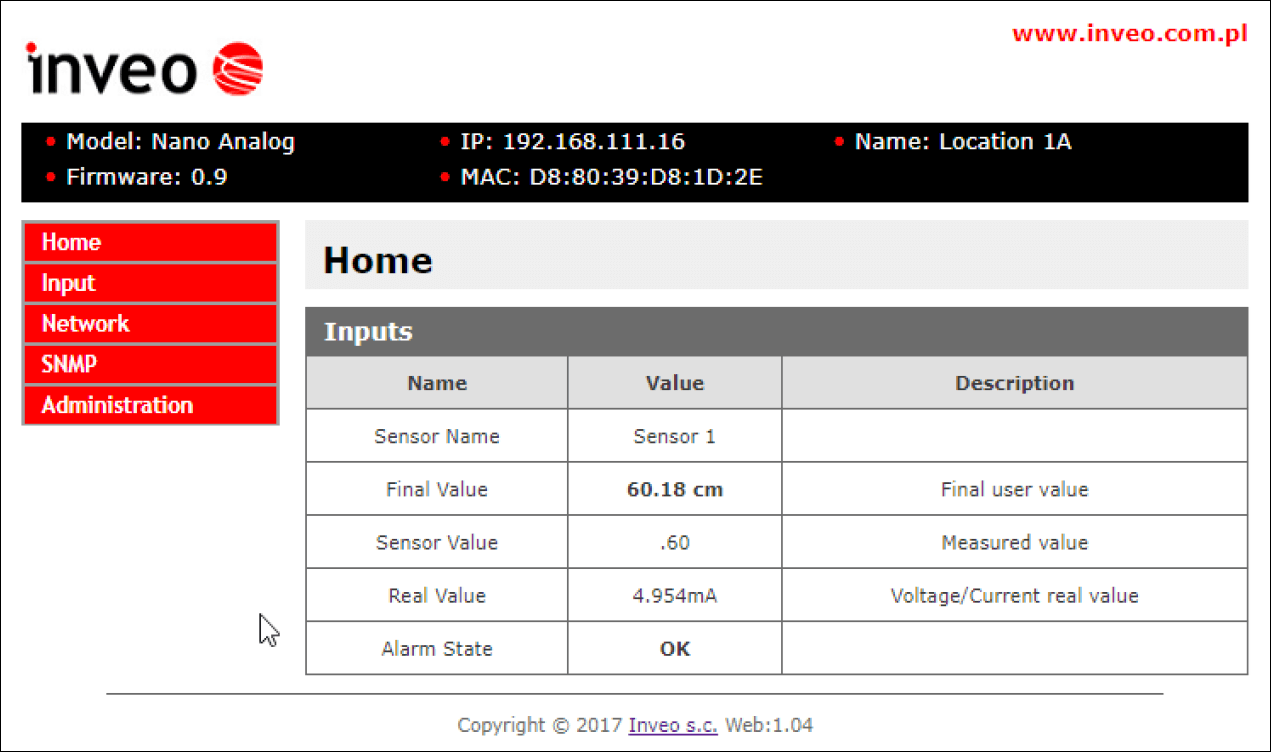

Status urządzenia

W zakładce Home wyświetlane są aktualne dane z czujnika.

Pole Sensor Name jest nazwą czujnika edytowaną w zakładce Input.
Alarm State informuje o przekroczeniu ustawionych progów alarmowych.

Konfiguracja wejścia analogowego

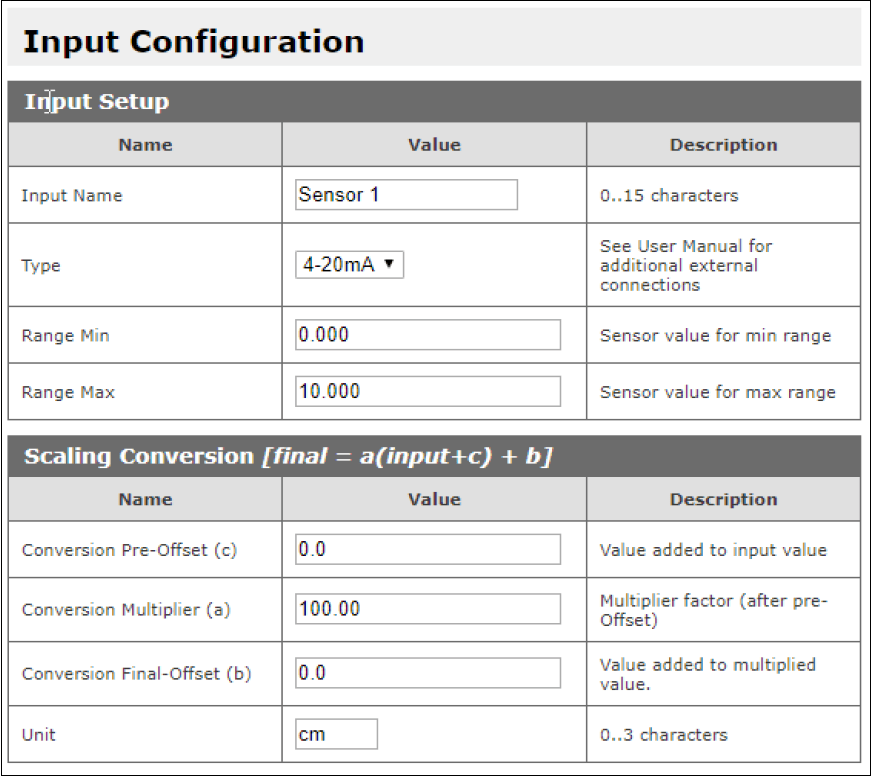

W zakładce Input konfiguruje się typ wejścia oraz sposób konwersji sygnału. Przed konfiguracją zalecane jest zapoznanie się z rozdziałem Przetwarzanie sygnału wejściowego.

• Input Name – Nazwa czujnika (nie urządzenia) nadana przez użytkownika,
• Typ wejścia ustawiany jest w polu Type. Do wyboru są następujące opcje:
  • 4-20mA,
  • 0-20mA,
  • 0-5V,
  • 0-10V.
• Range Min i Range Max określają zakres czujnika dla zakresu pomiarowego wejścia,
• Pola Conversion określają parametry funkcji konwersji zmierzonej wartości (Sensor_Value) do wartości końcowej (Final_Value),
• Pole Unit umożliwia dodanie jednostki do wartości końcowej mierzonego sygnału.

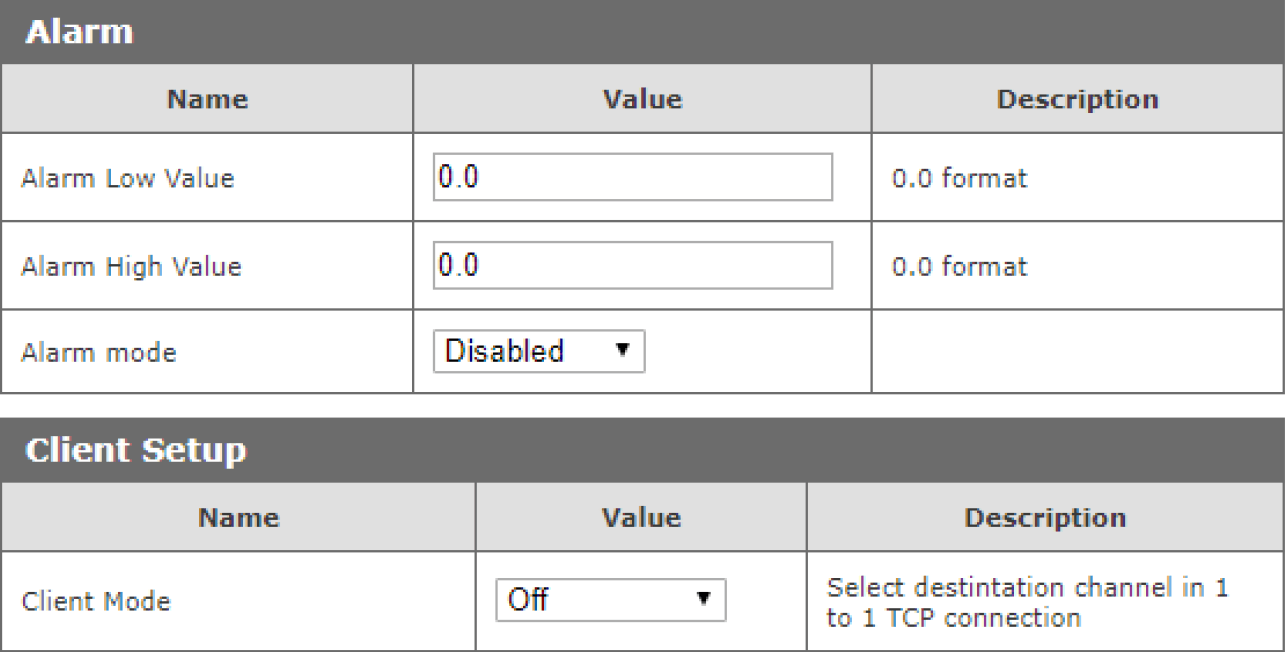

Ustawienie alarmów

Urządzenie może porównywać mierzoną wartość z progami ustawionymi przez użytkownika. Wykrycie przekroczenia wartości jest traktowane jako alarm. Stan alarmu dostępny jest jako wirtualne wejście i dostępny jest przez większość protokołów.

Alarm może być skonfigurowany dla następujących przekroczeń (Alarm Mode):

• Disabled – Alarm wyłączony,
• Low – Alarm aktywny, jeśli wartość zmierzona jest mniejsza od wartości ustawionej w polu Alarm Low Value,
• High – Alarm aktywny, jeśli wartość zmierzona jest większa od wartości ustawionej w polu Alarm High Value,
• Low + High – Alarm aktywny, jeśli wartość zmierzona jest większa od wartości w polu Alarm High Value lub mniejsza od Alarm Low Value.

Wystąpienie stanu alarmowego sygnalizowane miganiem wyświetlacza LED oraz w zasobie status.xml http://192.168.111.15/status.xml aktywowane zostaje wirtualne wyjście 1 (<on>00000001</on>).

<response>
    <prod_name>Nano-AN</prod_name>
    <sv>0.9</sv>
    <mac>00:00:00:00:00:00</mac>
    <on>00000001</on>
    <valFinal>2.49</valFinal>
    <unitFinal>m</unitFinal>
    <valSensor>2.49</valSensor>
    <unitSensor>mA</unitSensor>
    <inputType>0</inputType>
    <valScale10000>2338</valScale10000>
    <valScale1000>233</valScale1000>
    <valScale100>23</valScale100>
    <iu>7.735</iu>
</response>

Jeżeli została skonfigurowana usługa SNMP moduł może wysłać TRAP na wybrany adres IP.

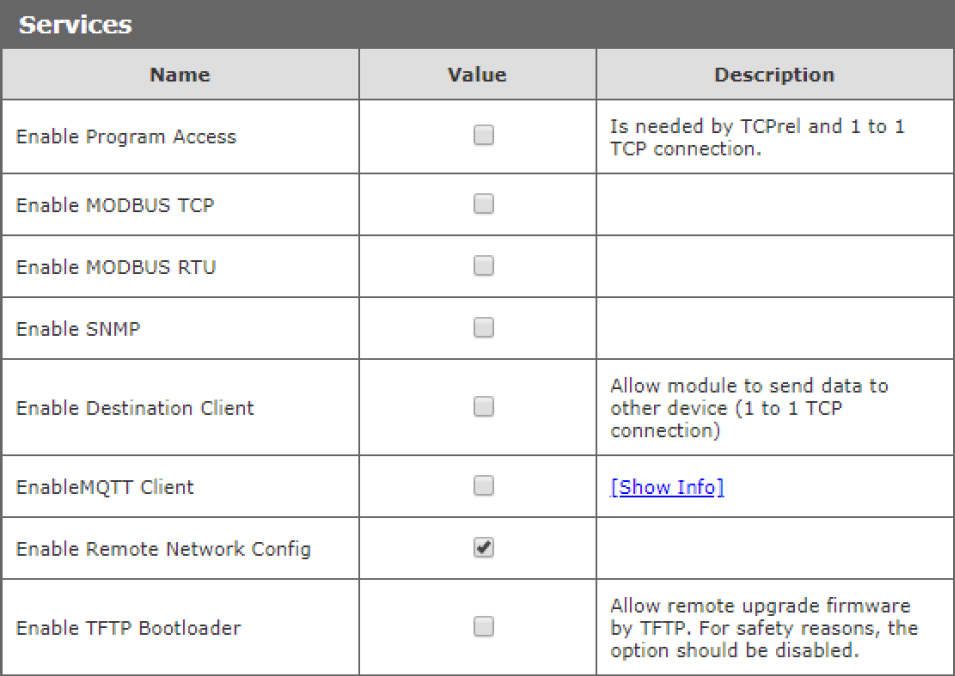

Ustawienia usług

Urządzenie umożliwia wybór jakie usługi mają być dostępne. Zaznaczenie pola wyboru obok nazwy usługi aktywuje wybraną usługę.

• Enable Program Access – Usługa dostępu przez program komputerowy (Windows, Linux) oraz protokół TCP/IP działający na porcie 9761,
• Enable Modbus TCP – Załączenie Modbus TCP,
• Enable Modbus RTU – Załączenie Modbus RTU (RS485),
• Enable SNMP – Załączenie obsługi protokołu SNMP,
• Enable Destination Client – Usługa łączenia ze zdalnym hostem,
• Enable MQTT Inveo – Usługa wysyłająca dane do chmury INVEO MQTT,
• Enable Remote Network Config – Usługa zdalnej zmiany ustawień sieciowych przez program INVEO Discoverer,
• Enable TFTP Bootloader – Włączenie bootloader’a.

Destination Client (M2M)

Urządzenia Inveo, takie jak LanTick, Nano Temperature Sensor, Nano Digital Input, Nano Relay Output i inne, mogą przesyłać dane do serwera lub innego modułu z wyjściami za pomocą protokołów TCP lub UDP. Dzięki temu zdalny moduł może na bieżąco reagować na aktywację kanału, a także włączać lub wyłączać wyjścia przekaźnikowe. Wiadomości są wysyłane przy każdej zmianie stanu oraz dodatkowo co 5 sekund.

Konfiguracja dla Modułów Odbierających Wiadomości (Urządzenia Docelowe):

Krok 1: Włączanie usługi Przejdź do zakładki Administration, zaznacz opcję Enable Program access, a następnie kliknij przycisk Save Config, aby zapisać ustawienia.

Konfiguracja dla Modułów Wysyłających Wiadomości (stan alarmowy, status wyjścia itp.):

Krok 1: Włączanie Klienta Docelowego

Przejdź do zakładki Administration, zaznacz opcję Enable Destination Client, a następnie kliknij przycisk Save Config, aby aktywować usługę.

Krok 2: Ustawienia Sieciowe

W zakładce Network uzupełnij następujące pola:

• Destination IP – Wprowadź adres IP urządzenia docelowego lub serwera,
• Destination Port – Numer portu, na którym nasłuchuje urządzenie zdalne, domyślnie 9761.

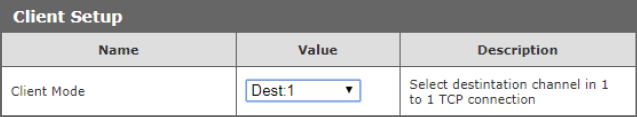

Krok 3: Następnie w zakładce Input należy wybrać, które wyjście w urządzeniu oddalonym ma zostać włączone lub wybrać jakie informacje mają zostać wysłane na serwer w momencie aktywacji stanu alarmowego.

Do wyboru są następujące pola:

• Off
• Dest: 1..8 – Wysyłanie ramek TCP w formacie #1
  Dodatkowo format ten jest zgodny z innymi urządzeniami firmy Inveo, dzięki czemu moduł może samoczynnie włączać wyjście przekaźnikowe w innym module posiadającym wyjścia w momencie aktywacji alarmu, natomiast wyłączać w momencie przejścia w tryb normalnej pracy. Można to wykorzystać np. do sterowania wentylatorem lub grzałką,
• Status – Wysyłanie ramek TCP w formacie #2,
• MAC+Status – Wysyłanie ramek TCP w formacie #3.

Formaty ramek TCP (Destination Client)

Format 1:

Ramka w formacie #1 jest wysyłana w postaci binarnej. Przykładowa ramka TCP wysyłana przy aktywnym alarmie i ustawionym Dest:5:

Przykładowa ramka TCP wysyłana przy nieaktywnym alarmie i ustawionym Dest:5:

Wartości Val0-Val3 to 32-bitowa wartość Final_Val pomnożona * 1000.

Obliczanie CRC:

CRC = (BYTE) SUMA (SOF+CMD+CH+F_ID+ALARM+!ALARM+Val0 (LSB)+Val1+Val2+Val3 (MSB))

Format 2:

Ramka w formacie #2 jest wysyłana w postaci ciągu znaków (STRING).

<ALARM>[SPACJA]<Final_Val>

• ALARM – Wartość 1 oznacza alarm aktywny, 0 oznacza alarm nieaktywny,
• Final_Val – Wartość Final_Val.

Format 3:

Ramka w formacie #3 jest wysyłana w postaci ciągu znaków (STRING).

<MAC>[SPACJA]<ALARM>[SPACJA]<Final_Val>

• MAC – Adres sieciowy modułu,
• ALARM – Wartość 1 oznacza alarm aktywny, 0 oznacza alarm nieaktywny,
• Final_Val – Wartość Final_Val.

Ramkę TCP można obsłużyć za pomocą własnego oprogramowania.

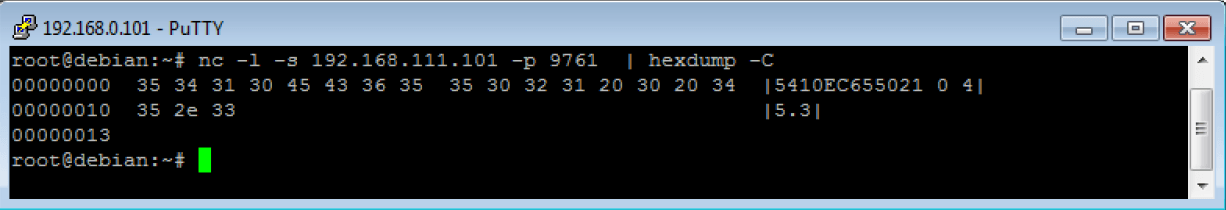

Przykład zastosowania polecenia netcat dla systemu Linux:

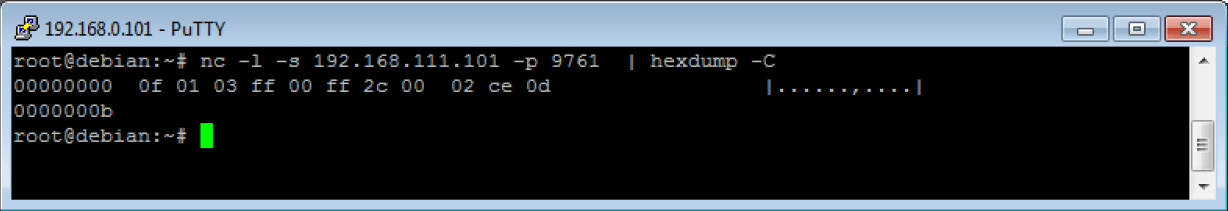

Format 1:

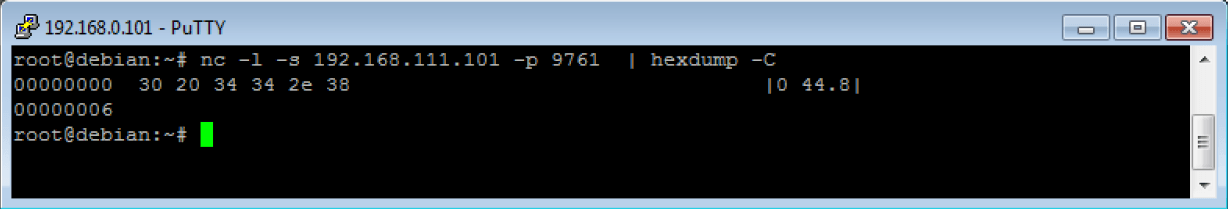

Format 2:

Format 3:

Konfiguracja SNMP

Moduł jest wyposażony w serwer SNMP v2c, który umożliwia zdalny odczyt aktualnie zmierzonej wartości. Aby włączyć funkcję SNMP, przejdź do zakładki Administration i zaznacz opcję Enable SNMP.

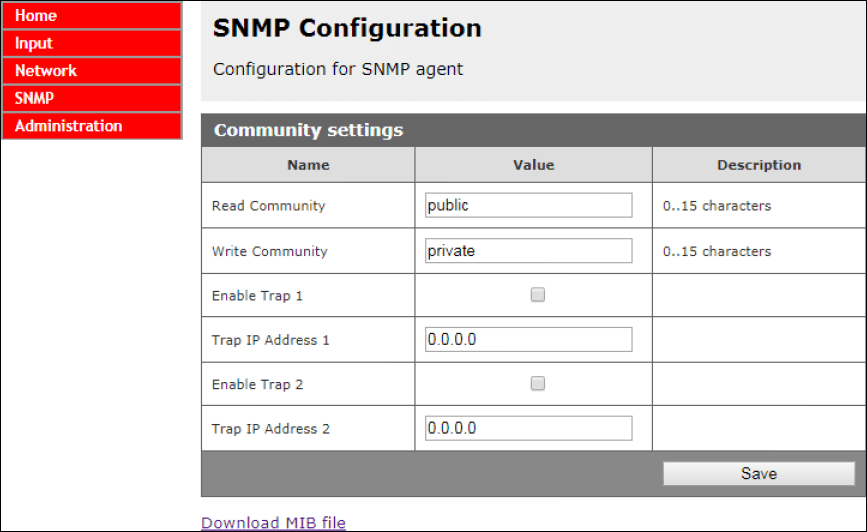

Konfiguracja znajduje się w zakładce SNMP:

Protokół SNMP pozwala na odczyt aktualnego stanu wejść modułu. Aby skorzystać z tej funkcji, musisz najpierw pobrać plik MIB, który opisuje strukturę danych. W tym celu kliknij prawym przyciskiem myszy na link Download MIB file, a następnie wybierz opcję Zapisz link jako. Pobrany plik MIB załaduj do programu MIB Browser.

W tabeli poniżej znajdują się podstawowe parametry, które można odczytać z modułu:

Moduł ma również możliwość wysyłania komunikatów TRAP przy wystąpieniu alarmu. Aby skonfigurować docelowe adresy IP dla tych komunikatów, wpisz je w pola Trap IP Address 1 oraz Trap IP Address 2.

Program sterujący z linii komend Windows

W przypadku sterowania z linii komend można wykorzystać program cURL. W pierwszej kolejności należy włączyć usługę Program Access w zakładce Administration.

<response>
    <prod_name>Nano-AN</prod_name>
    <sv>0.9</sv>
    <mac>00:00:00:00:00:00</mac>
    <on>00000001</on>
    <valFinal>61.01</valFinal>
    <unitFinal>cm</unitFinal>
    <valSensor>.61</valSensor>
    <unitSensor>mA</unitSensor>
    <inputType>0</inputType>
    <valScale10000>610</valScale10000>
    <valScale1000>61</valScale1000>
    <valScale100>6</valScale100>
    <iu>4.968</iu>
</response>

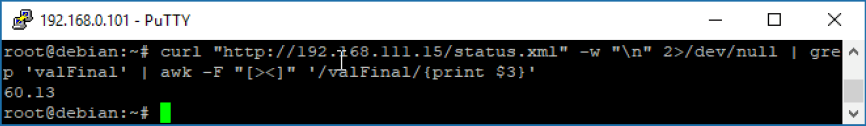

Program sterujący Linux

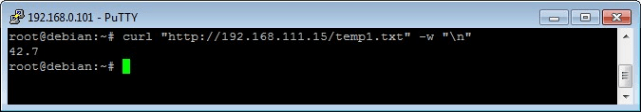

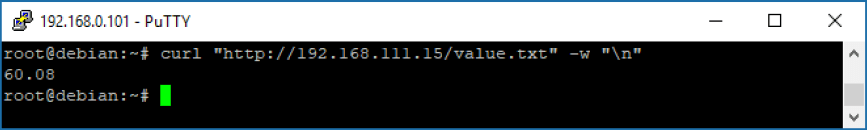

W programie Linux można wykorzystać program cURL:

curl "http://192.168.111.15/temp1.txt" -w "\n"

Komunikacja z modułem przez protokół Modbus

Urządzenie obsługuje protokoły Modbus RTU i Modbus TCP. Serwer Modbus TCP jest dostępny przez sieć LAN i nasłuchuje na porcie 502.
Modbus RTU jest dostępny przez port RS485.

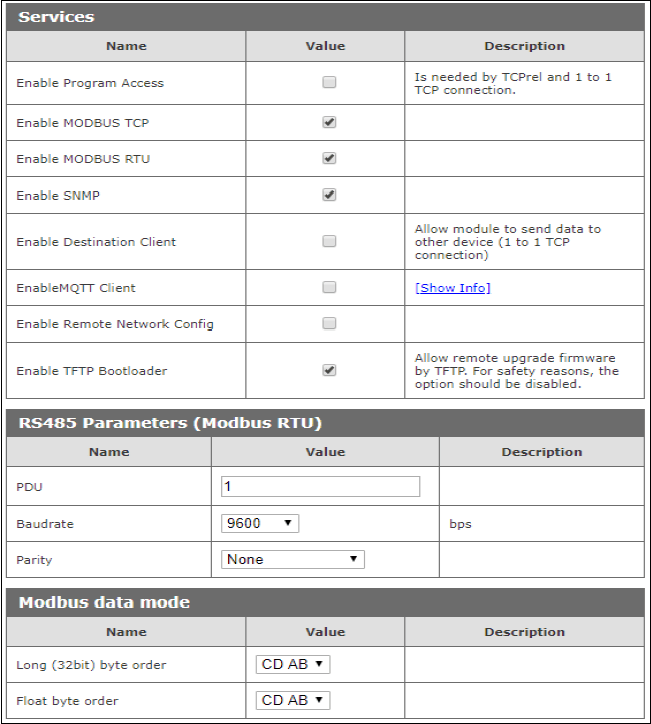

Konfiguracja Modbus jest dostępna przez zakładkę Administration:

Aby włączyć protokół Modbus należy zaznaczyć pole Enable Modbus TCP lub Enable Modbus RTU.

Konfiguracja portu RS485:

• PDU – Adres urządzenia,
• Baudrate – Ustawienie prędkość transmisji: 1200, 2400, 4800, 9600, 19200, 38400, 57600 bps,
• Parity – Parzystość: None, Odd, Even, Mark, Space, 2 Stops.

Kolejność bajtów dla typów Long i Float

Dla umożliwienia pracy z mniej standardowymi urządzeniami nadrzędnymi Modbus, moduł został wyposażony w konfigurację sposobu reprezentacji wartości 32-bitowych.
Wartości 32-bitowe są odczytywane jako 2 następujące po sobie rejestry (HoldingRegisters) które są 16 bitowe. Każdy rejestr 16-bitowy składa się z 2 bajtów.
Urządzenia istniejące na rynku w różny sposób interpretują takie 4-bajtowe liczby.
Czasem istnieje konieczność zamiany kolejności bajtów w wartości 32-bitowej.
Nano Analog umożliwia 4 tryby zamiany (czyli wszystkie możliwe) osobno dla wartości typu Long (całkowitych) i Float (zmiennoprzecinkowych).

Przykładowo dla wartości Long liczba dziesiętna 512002 ma wartość szesnastkową 00 07 D0 02.

Reprezentacja liczby w różnych formatach będzie wyglądała następująco:

Najczęściej spotykane są tryby AB CD i CD AB.

Urządzenie obsługuje następujące funkcje Modbus:

• 0x01 Read Coils
• 0x03 Read Holding Register
• 0x06 Write Single Register
• 0x0F Write Multiple Coils
• 0x10 Write Multiple Registers

Adresacja Coils

Adresacja Holding Registers

Wartości całkowite 16-bit:

Wartości typu Long (32-bit):

Wartości typu Float (32-bit):

Komunikacja przez protokół MQTT Inveo

Jeżeli w menu Administration została aktywowana usługa MQTT Inveo to moduł wysyła na serwer mqtt.inveo.com.pl zmierzoną wartość co 1 minutę oraz dodatkowo przy każdej jej zmianie.

Oprócz domyślnego brokera MQTT Inveo, użytkownik może wprowadzić adres własnego serwera MQTT do celów monitoringu wartości odczytanych przez wejście analogowe.

Konfiguracja:

Załącz opcję MQTT zaznaczając opcję Enable MQTT Inveo w zakładce Administration. W zakładce Network, wprowadź adres brokera MQTT oraz port:

Konfiguracja aplikacji – klient MQTT:

• Address: mqtt.inveo.com.pl
• Port: 1883
• User name: nanouser
• User password: nanouser
• Topic: /nanoA/<MAC>

Po kliknięciu [Show Info] wyświetlą się ustawienia dla klienta MQTT:

Istnieje wiele aplikacji na Android, IOS lub PC które mogą wyświetlić dane przesyłane przez moduł.

Sterowanie przez protokół HTTP

Moduły mają możliwość pobierania danych za pomocą protokołu HTTP GET.

• status.xml – Zasób zawierający podstawowe informacje o module,
• value.txt – Wartość końcowa (Final_Value) przedstawiona w formie tekstowej.

Aby odczytać aktualny stan modułu można w przeglądarce internetowej odwołać się do zasobu np. http://192.168.111.15/status.xml. Moduł w pliku XML wypisze wszystkie istotne informacje:

<response>
    <prod_name>Nano-AN</prod_name>
    <sv>0.9</sv>
    <mac>00:00:00:00:00:00</mac>
    <on>00000001</on>
    <valFinal>61.01</valFinal>
    <unitFinal>cm</unitFinal>
    <valSensor>.61</valSensor>
    <unitSensor>mA</unitSensor>
    <inputType>0</inputType>
    <valScale10000>610</valScale10000>
    <valScale1000>61</valScale1000>
    <valScale100>6</valScale100>
    <iu>4.968</iu>
</response>

Przykład odczytu zmierzonej wartości poleceniem CURL

Dostęp do zasobów status.xml oraz value.txt nie wymaga autoryzacji. Odczytanie wartości z zasobu value.txt:

curl "http://192.168.111.15/value.txt" -w "\n"

Odczytanie wartości Final_Value z pliku status.xml:

curl "http://192.168.111.15/status.xml" -w "\n" 2>/dev/null | grep 'valFinal' | awk -F "[><]" '/valFinal/{print $3}'

Opis protokołu komunikacji TCP

Ramka danych komunikacji Nano Analog:

Moduł standardowo nasłuchuje na porcie TCP 9761.

Odczytanie aktualnej wartości z Nano Analog:

CRC = (BYTE) SUMA (SOF+CMD+CH+D1..D7)

Polecenie zwróci 4 bajty (aktualna temperatura) + CRC (suma poprzednich 4 bajtów).

Ustawienia fabryczne

Aby przywrócić ustawienia fabryczne urządzenia należy:

• Włączyć urządzenie,
• Nacisnąć przycisk RESET na czas pomiędzy 10 a 15 sekund,
• Dioda TAG zacznie mrugać około 4 razy na sekundę (Nano, Nano RFID PoE), na wyświetlaczu pojawi się napis rSt (Nano In/Out/Temp PoE),
• Zwolnić przycisk RESET.

Po wykonaniu powyższych czynności urządzenie ustawi następujące parametry:

• Adres IP: 192.168.111.15
• Maska IP: 255.255.255.0
• Użytkownik: admin
• Hasło: admin00

Gwarancja i odpowiedzialność producenta

Producent zobowiązuje się do przestrzegania umowy gwarancyjnej, jeżeli spełnione są następujące warunki:

• Wszystkie naprawy, zmiany, rozszerzenia oraz kalibracje urządzenia wykonywane są przez producenta lub autoryzowany serwis,
• Sieciowa instalacja zasilająca spełnia warunki obowiązujących w tym względzie norm,
• Urządzenie obsługiwane jest zgodnie z zaleceniami przedstawionymi w niniejszej Instrukcji,
• Urządzenie używane jest zgodnie z przeznaczeniem.

Producent nie ponosi żadnej odpowiedzialności za konsekwencje wynikłe z nieprawidłowej instalacji, niewłaściwego użytkowania urządzenia, nieprzestrzegania instrukcji obsługi oraz przeprowadzania napraw przez osoby nieposiadające uprawnień.

Warunki przechowywania, pracy i transportu

Urządzenie powinno być przechowywane w pomieszczeniach zamkniętych, w których atmosfera jest wolna od par i środków żrących oraz:

• Temperatura otoczenia od -30°C do +60°C,
• Wilgotność od 25% do 90% (niedopuszczalne skroplenia),
• Ciśnienie atmosferyczne 700 do 1060 hPa.

Urządzenie przeznaczone jest do pracy w następujących warunkach:

• Temperatura otoczenia od -10°C do +55°C,
• Wilgotność od 30% do 75%,
• Ciśnienie atmosferyczne 700 do 1060 hPa.

Zalecane warunki transportu:

• Temperatura otoczenia od -40°C do +85°C,
• Wilgotność od 5% do 95%,
• Ciśnienie atmosferyczne 700 do 1060 hPa.

Instalacja i użytkowanie urządzenia:

• Moduł powinien być obsługiwany zgodnie z zaleceniami przedstawionymi w dalszej części instrukcji.

Utylizacja i likwidacja

W przypadku, kiedy niezbędna staje się likwidacja urządzenia (np. po upływie czasu jego użytkowania), należy zwrócić się do producenta lub przedstawiciela producenta, którzy zobowiązani są do właściwej reakcji, tzn. odbioru urządzenia od użytkownika. Użytkownik może się również zwrócić do firm zajmujących się utylizacją i/lub likwidacją urządzeń elektrycznych lub sprzętu komputerowego. W żadnym wypadku nie należy umieszczać urządzenia wraz z innymi odpadkami.
