BusExpander

Przegląd

Przeznaczenie urządzenia

Adapter BUS Expander został zaprojektowany, aby służyć jako rozdzielacz, który pozwala na podłączenie wielu czujników do urządzeń wyposażonych w magistralę, takich jak Virtus, Daxi, IQIO czy Hero Web Sensor. Ułatwia tym samym rozszerzenie możliwości podłączenia różnych sensorów do jednego urządzenia. Aby skorzystać z jego funkcji, wystarczy podłączyć BUS Expander bezpośrednio do wybranego urządzenia, a następnie dołączyć do niego potrzebne czujniki.

Changelog

1.1 14 marca 2025

• Dodano schemat podłączenia do Daxi

1.0 10 marca 2025

• Wersja instrukcji 1.0

Budowa urządzenia

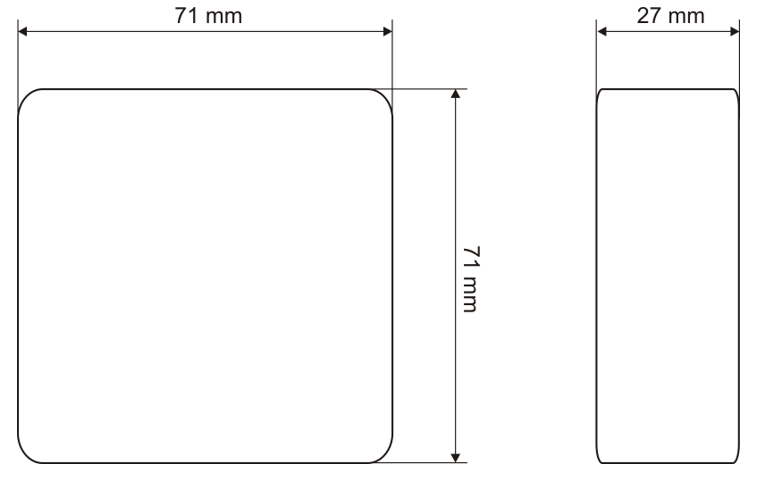

Wymiary

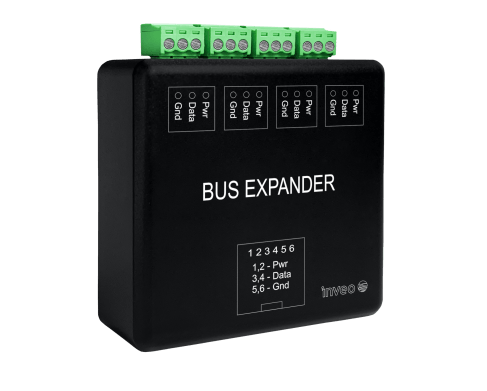

Widok ogólny

Schemat podłączeń

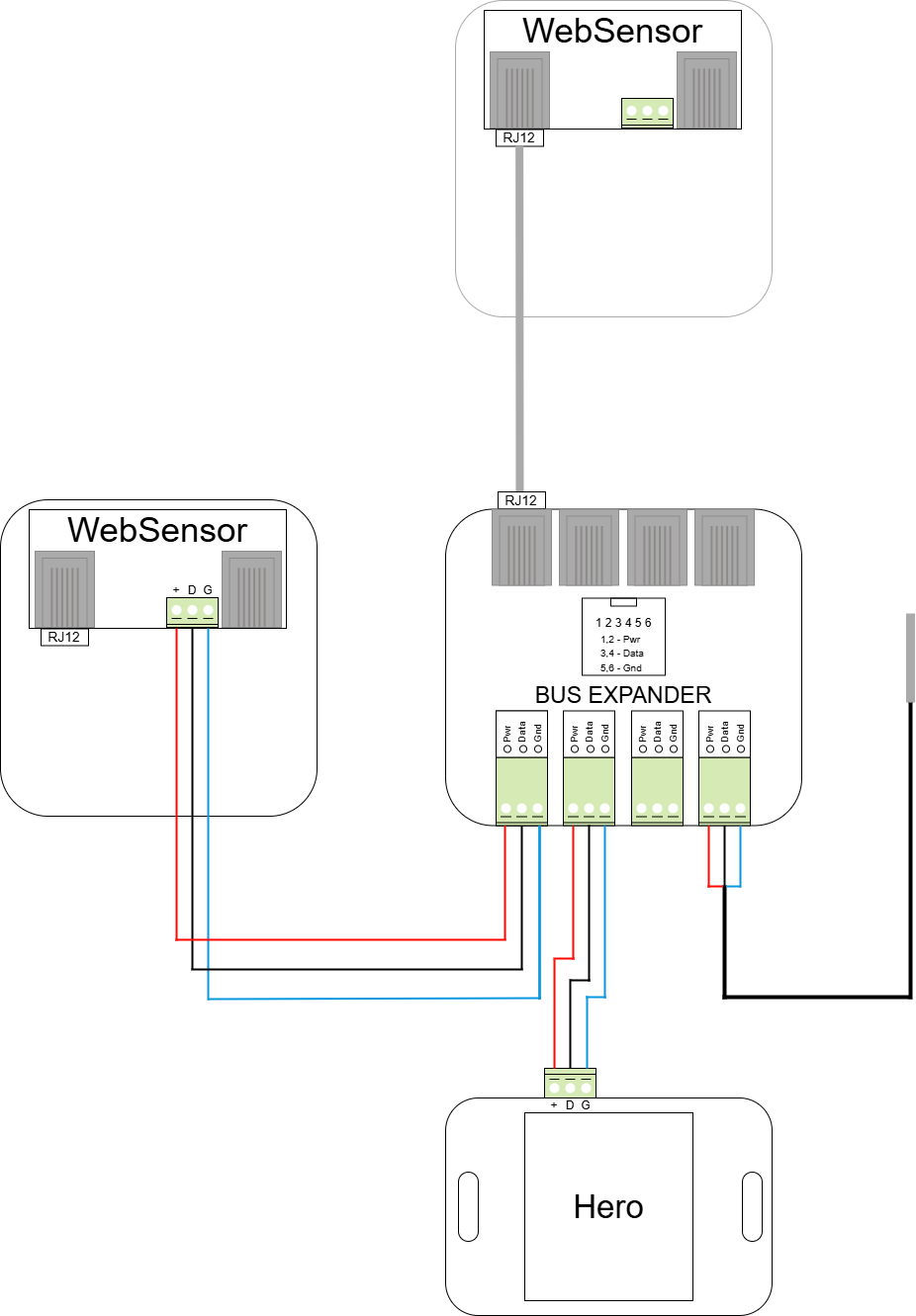

Wykorzystanie BUS Expandera w instalacji z Hero

BUS Expander z urządzeniem Hero Web Sensor należy połączyć za pomocą kabla trójżyłowego do dowolnego wejścia 1-WIRE.
Należy podpiąć czujniki za pomocą kabla trójżyłowego, lub złącza RJ12. Należy pamiętać, że urządzenie Hero Web Sensor obsługuje maksymalnie 4 czujniki.

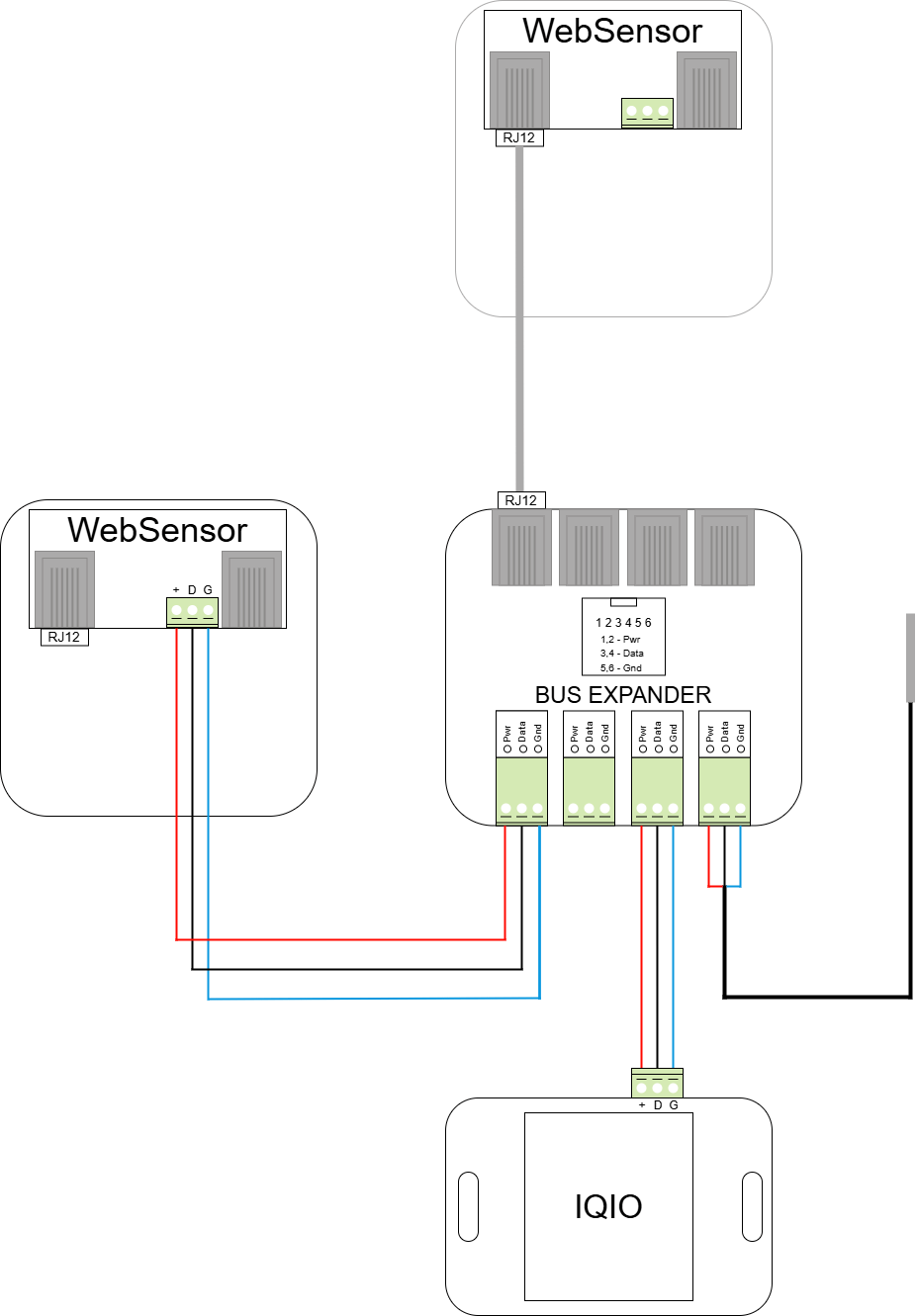

Wykorzystanie BUS Expandera w instalacji z IQIO

BUS Expander z urządzeniem IQIO należy połączyć za pomocą kabla trójżyłowego do dowolnego wejścia 1-WIRE.
Należy podpiąć czujniki za pomocą kabla trójżyłowego, lub złącza RJ12. Należy pamiętać, że urządzenie IQIO PRO domyślnie obsługuje maksymalnie 6 czujników, a IQIO Sens – 2.

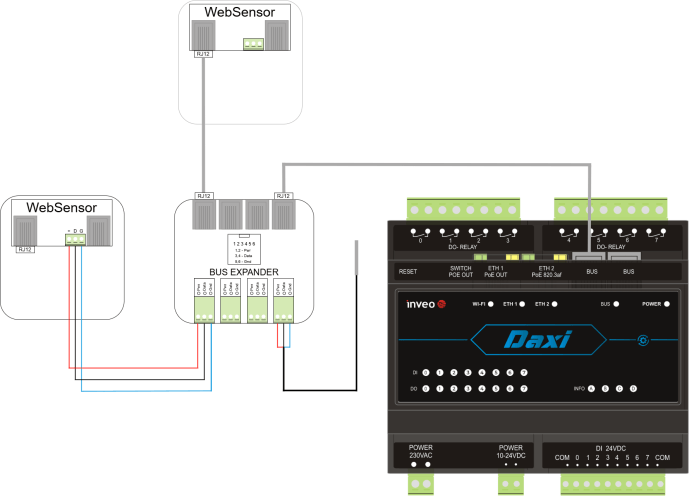

Wykorzystanie BUS Expandera w instalacji z Daxi

BUS Expander z urządzeniem Daxi należy połączyć za pomocą kabla płaskiego RJ12 do dowolnego wejścia BUS.
Należy podpiąć czujniki za pomocą kabla trójżyłowego, lub złącza RJ12. Należy pamiętać, że urządzenie Daxi domyślnie obsługuje maksymalnie 16 czujników.

Gwarancja i odpowiedzialność producenta

Producent zobowiązuje się do przestrzegania umowy gwarancyjnej, jeżeli spełnione są następujące warunki:

• Wszystkie naprawy, zmiany, rozszerzenia oraz kalibracje urządzenia wykonywane są przez producenta lub autoryzowany serwis,
• Sieciowa instalacja zasilająca spełnia warunki obowiązujących w tym względzie norm,
• Urządzenie obsługiwane jest zgodnie z zaleceniami przedstawionymi w niniejszej Instrukcji,
• Urządzenie używane jest zgodnie z przeznaczeniem.

Producent nie ponosi żadnej odpowiedzialności za konsekwencje wynikłe z nieprawidłowej instalacji, niewłaściwego użytkowania urządzenia, nieprzestrzegania instrukcji obsługi oraz przeprowadzania napraw przez osoby nieposiadające uprawnień.

Warunki przechowywania, pracy i transportu

Urządzenie powinno być przechowywane w pomieszczeniach zamkniętych, w których atmosfera jest wolna od par i środków żrących oraz:

• Temperatura otoczenia od -30°C do +60°C,
• Wilgotność od 25% do 90% (niedopuszczalne skroplenia),
• Ciśnienie atmosferyczne 700 do 1060 hPa.

Urządzenie przeznaczone jest do pracy w następujących warunkach:

• Temperatura otoczenia od -10°C do +55°C,
• Wilgotność od 30% do 75%,
• Ciśnienie atmosferyczne 700 do 1060 hPa.

Zalecane warunki transportu:

• Temperatura otoczenia od -40°C do +85°C,
• Wilgotność od 5% do 95%,
• Ciśnienie atmosferyczne 700 do 1060 hPa.

Instalacja i użytkowanie urządzenia:

• Moduł powinien być obsługiwany zgodnie z zaleceniami przedstawionymi w dalszej części instrukcji.

Utylizacja i likwidacja

W przypadku, kiedy niezbędna staje się likwidacja urządzenia (np. po upływie czasu jego użytkowania), należy zwrócić się do producenta lub przedstawiciela producenta, którzy zobowiązani są do właściwej reakcji, tzn. odbioru urządzenia od użytkownika. Użytkownik może się również zwrócić do firm zajmujących się utylizacją i/lub likwidacją urządzeń elektrycznych lub sprzętu komputerowego. W żadnym wypadku nie należy umieszczać urządzenia wraz z innymi odpadkami.
